ওয়েফার-টাইপ সংযোগ কি?(1)

ওয়েফার-টাইপ সংযোগ হল ভালভ বেঁধে রাখার একটি পদ্ধতি (বিশেষ করেপ্রজাপতি ভালভ,ভালভ চেক করুন, ইত্যাদি) দীর্ঘ বোল্ট ব্যবহার করে পাইপ ফ্ল্যাঞ্জের মধ্যে। এর সংজ্ঞায়িত বৈশিষ্ট্য হল: ভালভের নিজস্ব অবিচ্ছেদ্য ফ্ল্যাঞ্জ নেই; পরিবর্তে, মাঝখানে ভালভকে সুরক্ষিত করতে লম্বা বোল্ট দুটি পাইপের ফ্ল্যাঞ্জের মধ্য দিয়ে যায়।

1. নির্মাণ

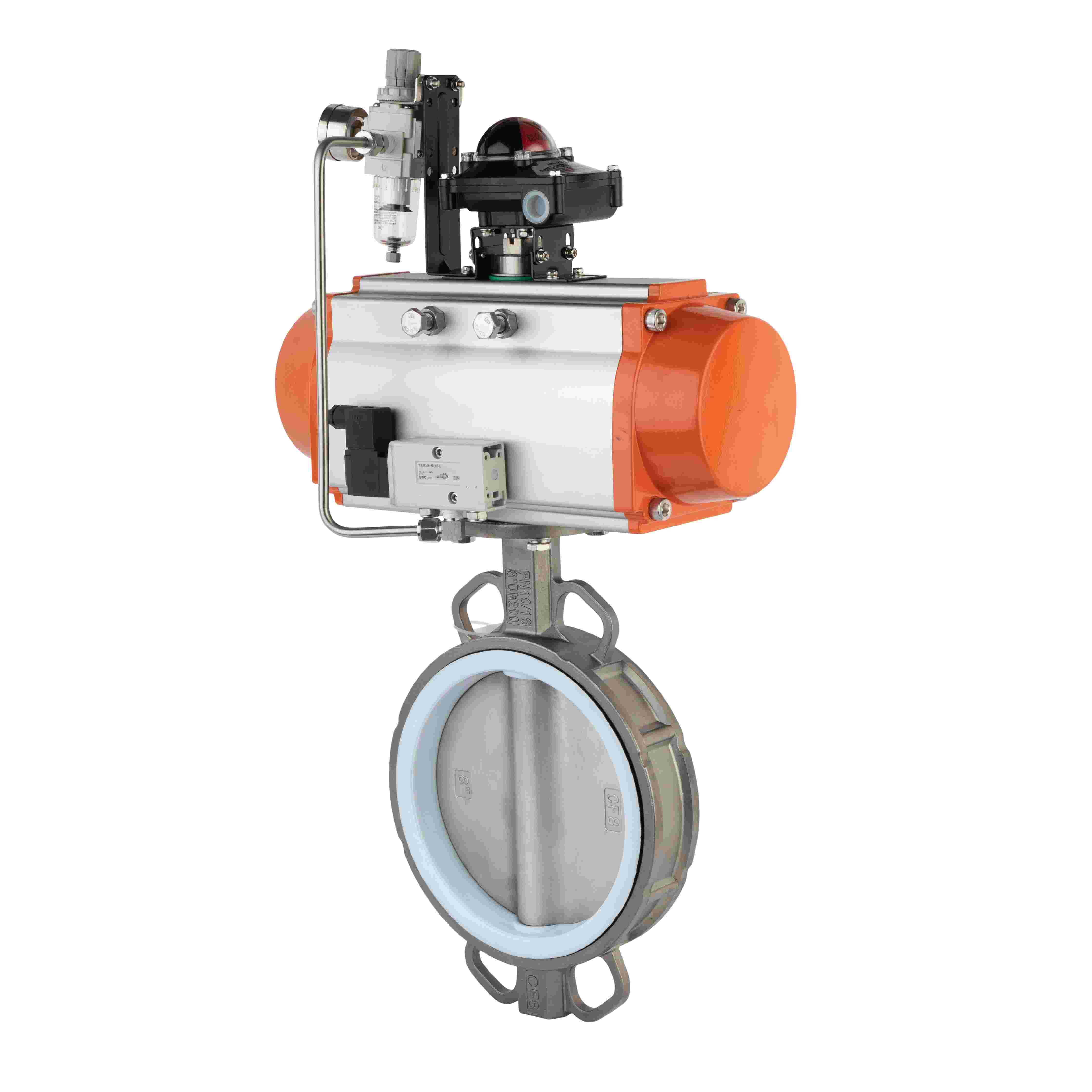

ভালভ: ভালভ বডিতে কোনও ফ্ল্যাঞ্জ বোল্টের গর্ত নেই, কেবল একটি মসৃণ লোকেটিং মুখ। সাধারণ উদাহরণ: ওয়েফার বাটারফ্লাই ভালভ, ওয়েফার চেক ভালভ।

বোল্ট: সাধারণত স্টাড বোল্ট বা বোল্টের মাধ্যমে, উভয় পাইপের ফ্ল্যাঞ্জের বোল্ট গর্তের মধ্য দিয়ে যাওয়ার জন্য যথেষ্ট দীর্ঘ।

পাইপ ফ্ল্যাঞ্জ: পাইপের প্রান্তগুলি অবশ্যই স্ট্যান্ডার্ড ফ্ল্যাঞ্জ দিয়ে সজ্জিত করা উচিত।

বাদাম: শক্ত করার জন্য ব্যবহার করা হয়।

2. কাজের নীতি

দুটি পাইপের ফ্ল্যাঞ্জের মধ্যে ওয়েফার ভালভ রাখুন।

একটি পাইপ ফ্ল্যাঞ্জের বোল্ট গর্তের মধ্য দিয়ে লম্বা বোল্টগুলি ঢোকান → ওয়েফার ভালভ বডিতে ক্রমাঙ্কন গর্তের মাধ্যমে → বিপরীত পাইপ ফ্ল্যাঞ্জের বোল্টের গর্তের মাধ্যমে।

দুই প্রান্তে বাদাম বেঁধে রাখুন। বাদাম শক্ত হওয়ার সাথে সাথে দুটি পাইপের ফ্ল্যাঞ্জ একসাথে টানা হয়।

এই ক্ল্যাম্পিং ফোর্স ফ্ল্যাঞ্জগুলির মধ্যে ভালভকে সিল করে, গ্যাসকেট (বা ভালভের অন্তর্নির্মিত স্থিতিস্থাপক সীল) দিয়ে সিলিং ইন্টারফেস তৈরি করে।

3. মূল বৈশিষ্ট্য (ফ্ল্যাঞ্জড ভালভের তুলনায়)
