প্রজাপতি ভালভ প্লেটগুলির বিস্তৃত নির্বাচন এবং প্রয়োগের জন্য গাইড

এক ধরণের তরল নিয়ন্ত্রণ ভালভ হিসাবে, প্রজাপতি ভালভটি মূলত একটি উপাদান - ভালভ প্লেট নিয়ে গঠিত। এই উপাদানটির নির্বাচন তরল সিস্টেমের অপারেশনাল দক্ষতা এবং পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে।

I. ভালভ প্লেট কাঠামোর ধরণ এবং বৈশিষ্ট্য

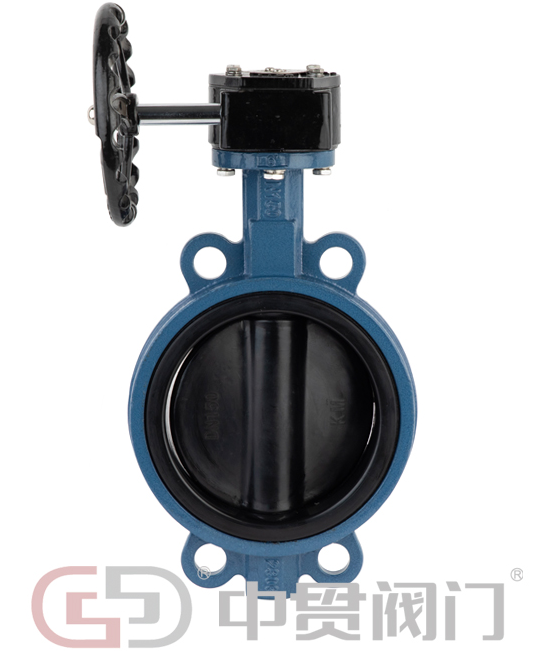

কনসেন্ট্রিক ভালভ প্লেট (সেন্টারলাইন প্রজাপতি ভালভ)

এই ধরণের একটি নকশা বৈশিষ্ট্যযুক্ত যেখানে ভালভ প্লেটের কেন্দ্রটি ভালভ স্টেমের অক্ষের সাথে একত্রিত হয়। এর সাধারণ কাঠামো এবং স্বল্প ব্যয়ের সুবিধা রয়েছে। এটি পিএন 10 এর নীচে নিম্নচাপের অবস্থার জন্য উপযুক্ত এবং এটি সাধারণত জল সরবরাহ ব্যবস্থা এবং শীতাতপনিয়ন্ত্রণ সঞ্চালনের জল ব্যবস্থায় পাওয়া যায়। এর সুবিধাটি সহজ রক্ষণাবেক্ষণের মধ্যে রয়েছে তবে সিলিং পারফরম্যান্স তুলনামূলকভাবে সীমাবদ্ধ।

একক অভিনব ভালভ প্লেট

ভালভ স্টেম সেন্টারটি ভালভ প্লেটের কেন্দ্র থেকে কিছুটা বিচ্যুত করার জন্য ডিজাইন করে, খোলার এবং সমাপনী প্রক্রিয়া চলাকালীন ঘর্ষণ প্রতিরোধের কার্যকরভাবে হ্রাস করা হয়। এই কাঠামোটি মাঝারি এবং নিম্নচাপ (পিএন 16-পিএন 25) শর্তের অধীনে ব্যতিক্রমীভাবে ভাল সম্পাদন করে এবং নিকাশী চিকিত্সা এবং সাধারণ রাসায়নিক তরল পরিবহনের জন্য বিশেষভাবে উপযুক্ত।

ডাবল এক্সেন্ট্রিক ভালভ প্লেট

এটি ভালভ স্টেম এবং ভালভ প্লেটের জন্য একটি দ্বৈত অফসেট ডিজাইন গ্রহণ করে, সিলিং যোগাযোগের কোণকে অনুকূল করে এবং পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে। মাঝারি এবং উচ্চ চাপের কাজের পরিস্থিতিতে পিএন 25 থেকে পিএন 40 পর্যন্ত, এটি পেট্রোলিয়াম এবং রাসায়নিক শিল্পগুলিতে পাইপলাইন সিস্টেমগুলির জন্য বিশেষত উপযুক্ত যা ঘন ঘন খোলার এবং বন্ধের প্রয়োজন।

তিনটি এক্সেন্ট্রিক ভালভ প্লেট

ভালভ স্টেম, ভালভ প্লেট এবং ভালভ সিটের ট্রিপল এক্সেন্ট্রিক ডিজাইনের কারণে ধাতব হার্ড সিলটি ঘর্ষণ কর্মক্ষমতা অনুসারে প্রযুক্তিগত পরিবর্তন অর্জন করেছে। দ্যউচ্চমানেরকাঠামো 600 ℃ পর্যন্ত তাপমাত্রা সহ্য করতে পারে এবং পিএন 64 এর উপরে চাপ দেয়, এটি বাষ্প পাইপলাইন এবং তেল/গ্যাস পরিবহন ব্যবস্থার জন্য প্রধান পছন্দ পণ্য হিসাবে তৈরি করে।

Ii। ভালভ প্লেট উপাদান বৈশিষ্ট্য বিশ্লেষণ

Metal Material Series

কাস্ট আয়রন ভালভ প্লেট: এইচটি 200/এইচটি 250 ধূসর কাস্ট লোহা এবং কিউটি 450 নমনীয় কাস্ট লোহা অন্তর্ভুক্ত। এটিতে উচ্চ ব্যয়ের কর্মক্ষমতা এবং সীমিত জারা প্রতিরোধের রয়েছে। এটি মূলত নিম্নচাপের জল ব্যবস্থা এবং অ-ক্ষুধার্ত গ্যাস পরিবহনে ব্যবহৃত হয়।

কার্বন ইস্পাত ভালভ প্লেট: কাস্ট লোহার চেয়ে উচ্চতর শক্তি সহ, ডাব্লুসিবি (এ 216) এবং এলসিবি (নিম্ন-তাপমাত্রা কার্বন ইস্পাত) পিএন 40 পর্যন্ত চাপ সহ্য করতে পারে। তবে এগুলি অ্যান্টি-জারা লেপগুলির সাথে একত্রে ব্যবহার করা দরকার। এগুলি সাধারণত মাঝারি এবং নিম্নচাপের পেট্রোলিয়াম এবং বাষ্প পাইপলাইনে পাওয়া যায়।

স্টেইনলেস স্টিল ভালভ প্লেট নির্বাচন

304 স্টেইনলেস স্টিল: খাদ্য ও ফার্মাসিউটিক্যাল শিল্পের জন্য সাধারণ-উদ্দেশ্য প্রকার

316 স্টেইনলেস স্টিল: অ্যান্টি-সি জল জারা মডেল (মলিবডেনাম ধারণ করে)

দ্বৈত-পর্বের ইস্পাত: শক্তি দ্বিগুণ, জারা প্রতিরোধের আরও শক্তিশালী।

সুপারস্টেইনলেস স্টিল: সমস্ত শক্তিশালী অ্যাসিড প্রতিরোধ করতে সক্ষম

বিশেষ উপকরণ

হস্তল্লয় অ্যালোয়: শক্তিশালী অ্যাসিডের বিরুদ্ধে শক্ত লোক

নিকেল-ভিত্তিক খাদ: 1000 ℃ পর্যন্ত তাপমাত্রার প্রতিরোধী

প্লাস্টিকের আস্তরণ / রাবার আস্তরণ: উচ্চ তাপমাত্রার প্রতিরোধী তবে জারা-প্রতিরোধী

সিরামিক লেপ: শক্ত ছোট চ্যাম্পিয়ন

Iii। মডেল জন্য তিনটি উপাদাননির্বাচন

দেখার মাধ্যম:

জারা-প্রতিরোধী উপাদান: 316/ ডুপ্লেক্স স্টিল

ঘর্ষণকারী-প্রতিরোধী কণাগুলির সাথে লেপযুক্ত

পরিষ্কার তরল জন্য নরম সিল

অপারেটিং শর্তাদি পরীক্ষা করুন:

সাধারণ তাপমাত্রা (≤ 80 ℃): রাবার সিলিং

মাঝারি তাপমাত্রা (80 - 400 ℃): ধাতু সিল

উচ্চ তাপমাত্রা (≥ 400 ℃): বিশেষ অ্যালো

উচ্চ-চাপ তিন-পক্ষপাতের অভিনব কাঠামো

শিল্প দেখুন:

খাদ্য ও medicine ষধ: 316 এল + পিটিএফই

পেট্রোকেমিক্যালস: এপিআই স্ট্যান্ডার্ড ট্রাই-এন্ড এক্সেন্ট্রিটি

Iv। ক্লাসিক ম্যাচিং বিকল্প

নলের জল: কাস্ট লোহা/স্টেইনলেস স্টিল + রাবার

হাইড্রোক্লোরিক অ্যাসিড পাইপলাইন: তাড়াতাড়ি

ঘন সালফিউরিক অ্যাসিড: অবশ্যই পিটিএফই দিয়ে রেখাযুক্ত হতে হবে

খাদ্য প্রক্রিয়াকরণ: আয়না-পালিশ স্টেইনলেস স্টিল

কয়লা স্লারি পরিবহন: সিরামিক লেপ

ভি। সাধারণ প্রশ্ন

সমুদ্রের জল 316 গ্রেড দ্বৈত ইস্পাত দিয়ে চিকিত্সা করা যায় না। আরও প্রয়োজন।

ঘন সালফিউরিক অ্যাসিড প্লাস্টিকের সাথে রেখাযুক্ত করা উচিত; স্টেইনলেস স্টিল অবনতি হবে।

উচ্চ পরিধানের প্রতিরোধের টংস্টেন কার্বাইড ব্যবহার করে, যা একটি জীবনকাল যা 5 গুণ বেশি দীর্ঘ।

অমেধ্য থাকলে একটি ফিল্টার ইনস্টল করুন।

ষষ্ঠ। রক্ষণাবেক্ষণ পয়েন্ট

নিয়মিত পরিধান এবং টিয়ার জন্য পরিদর্শন করুন

সমালোচনামূলক ক্ষেত্রগুলির নিয়মিত পরিদর্শন প্রতি 2 থেকে 3 বছরে পরিচালিত হয়।

এটি একটি রক্ষণাবেক্ষণ ফাইল প্রতিষ্ঠিত করার পরামর্শ দেওয়া হয়।

উচ্চ-তাপমাত্রার ভালভকে প্রিহিট করা দরকার।

Vii। ভবিষ্যতের প্রবণতা

আরও টেকসই নতুন উপকরণ

বুদ্ধিমান মনিটরিং ফাংশন সহ

আরও পরিবেশ বান্ধব নকশা

ব্যক্তিগতকৃত কাস্টমাইজেশন পরিষেবা

নির্বাচনের পরামর্শ:

নির্দিষ্ট অপারেটিং শর্তাদি পরামিতি সরবরাহ করুন। পেশাদার প্রকৌশলীরা সেরা সমাধানের প্রস্তাব দেবেন। গুরুত্বপূর্ণ প্রকল্পগুলির জন্য, প্রথমে পরীক্ষাগুলি পরিচালনা করার পরামর্শ দেওয়া হয়।
