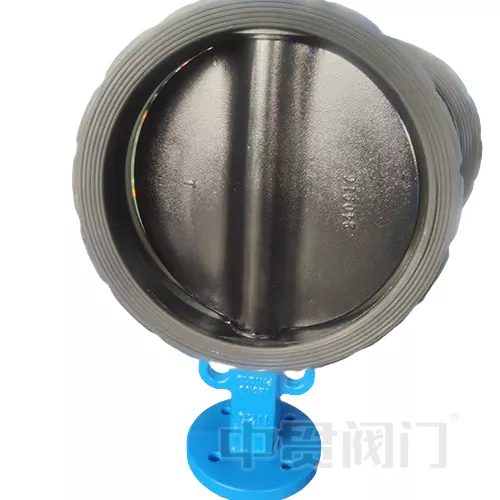

EN593 ডিজাইন স্ট্যান্ডার্ড প্রজাপতি ভালভ

ইউরোপের শিল্প ভালভের ক্ষেত্রে একটি গুরুত্বপূর্ণ স্পেসিফিকেশন হিসাবে, EN593 ডিজাইন স্ট্যান্ডার্ড ধাতব প্রজাপতি ভালভগুলির নকশা, উত্পাদন এবং পরীক্ষার জন্য একটি পদ্ধতিগত কাঠামো সরবরাহ করে। এই নিবন্ধটি স্ট্যান্ডার্ডের মূল প্রয়োজনীয়তাগুলি গভীরভাবে বিশ্লেষণ করবে এবং শিল্প পরিস্থিতিতে এই স্ট্যান্ডার্ড (EN 593 ডিজাইন স্ট্যান্ডার্ড বাটারফ্লাই ভালভ) পূরণ করে এমন প্রজাপতি ভালভের প্রযুক্তিগত সুবিধাগুলি অন্বেষণ করবে।

EN593 স্ট্যান্ডার্ডের মূল বৈশিষ্ট্য

EN593 ইউরোপীয় কমিটি ফর স্ট্যান্ডার্ডাইজেশন (সিইএন) দ্বারা বিকাশ করা হয়েছিল এবং এটি ফ্ল্যাঞ্জড বা বাট-ওয়েল্ডযুক্ত পাইপলাইন সিস্টেমগুলিতে ধাতব প্রজাপতি ভালভের নকশার জন্য প্রযোজ্য, বিচ্ছিন্নতা, নিয়ন্ত্রণ এবং নিয়ন্ত্রণ ফাংশনগুলি covering েকে রাখে। এর প্রযুক্তিগত হাইলাইটগুলির মধ্যে রয়েছে:

চাপ এবং আকার পরিসীমা:

1। নামমাত্র চাপ (পিএন): 2.5 থেকে 40 বার; আমেরিকান স্ট্যান্ডার্ড গ্রেড (শ্রেণি): 150 থেকে 300;

2। নামমাত্র ব্যাস (ডিএন): ডিএন 20 থেকে ডিএন 2400, সর্বোচ্চ 2.4-মিটার ব্যাসের নকশার (ডিএন 2400) সমর্থন সহ;

3। বিশেষ অ্যাপ্লিকেশনগুলির (যেমন প্রক্রিয়া নিয়ন্ত্রণ) EN1349 এবং EN60534-2-1 পরিপূরক মানগুলির রেফারেন্স প্রয়োজন।

উপাদান এবং কাঠামোগত প্রয়োজনীয়তা:

1। ভালভ বডি অবশ্যই জারা-প্রতিরোধী ধাতু (যেমন কার্বন ইস্পাত, স্টেইনলেস স্টিল বা ডুপ্লেক্স স্টিল) দিয়ে তৈরি করা উচিত এবং EN 10204 উপাদান শংসাপত্র পূরণ করতে হবে;

2। ভালভ স্টেম এবং প্রজাপতি প্লেটের অবশ্যই টর্জনিয়াল শক্তি থাকতে হবে এবং ভালভ সিট সীল অবশ্যই নরম সিল (ইপিডিএম/এফকেএম) বা ধাতব থেকে ধাতব শক্ত সিলগুলিতে মানিয়ে নিতে হবে;

3। ফ্ল্যাঞ্জ সংযোগের মাত্রাগুলি বিশ্বব্যাপী বিনিময়যোগ্যতা নিশ্চিত করতে EN 558 মানকে কঠোরভাবে অনুসরণ করে।

পারফরম্যান্স পরীক্ষার স্পেসিফিকেশন:

1। সিলিং পরীক্ষা: আইএসও 5208 স্ট্যান্ডার্ড অনুসারে, শূন্য ফুটো রেটেড চাপের 1.1 গুণ বেশি অর্জন করা হয়;

2। অপারেটিং টর্ক যাচাইকরণ: অ্যাকুয়েটর ইনস্টল হওয়ার পরে, এটি অবশ্যই 1000 খোলার এবং সমাপ্ত চক্র পরীক্ষাগুলি পাস করতে হবে এবং টর্কের ওঠানামাগুলি 5%;

3। চাপ শক্তি পরীক্ষা: ভালভ বডি অবশ্যই বিকৃতি ছাড়াই 3 মিনিটের জন্য পিএন চাপের 1.5 গুণ হাইড্রোস্ট্যাটিক চাপ পরীক্ষা সহ্য করতে হবে

OREN593 ডিজাইন স্ট্যান্ডার্ড বাটারফ্লাই ভালভ কঠোরভাবে এই মান অনুসরণ করুন, আপনার যদি অন্য মানকটি নিশ্চিত করার প্রয়োজন হয় তবে দয়া করে কেবল আমাদের সাথে যোগাযোগ করুন।

প্রযুক্তিগত সুবিধা

প্রযুক্তিগত সুবিধা:

প্রজাপতি ভালভ যা EN593 স্ট্যান্ডার্ড (EN593 ডিজাইন স্ট্যান্ডার্ড প্রজাপতি ভালভ) এর সাথে সম্মতি দেয় নিম্নলিখিত পরিস্থিতিতে ভাল পারফর্ম করে:

কঠোর মিডিয়াতে অভিযোজনযোগ্যতা:

1। হালার, পিটিএফই বা ধাতব ধাতুপট্টাবৃত দিয়ে প্রজাপতি প্লেট পৃষ্ঠটি অনুকূল করে এটি শক্তিশালী অ্যাসিড, উচ্চ-তাপমাত্রার বাষ্প এবং ঘর্ষণকারী দানাদার মিডিয়া 13 সহ্য করতে পারে;

2। উদাহরণস্বরূপ, ডিএন 1600 ভালভ একটি পেট্রোকেমিক্যাল প্ল্যান্টের সালফার রিকভারি সিস্টেমে দীর্ঘ সময়ের জন্য 150 ℃ এবং পিএন 16 শর্তে এইচ 2 এস জারা সহ্য করতে পারে।

উচ্চ-দক্ষতা সিলিং ডিজাইন:

1। দ্বি নির্দেশমূলক সিলিং কাঠামো (ডাবল এক্সেন্ট্রিক বা ট্রিপল এক্সেন্ট্রিক) খোলার এবং বন্ধের ঘর্ষণকে হ্রাস করে এবং ভালভের আসনের জীবনকে প্রসারিত করে;

2। নরম সিল ভালভ আসনের ফুটো স্তরটি ষষ্ঠ শ্রেণিতে পৌঁছেছে (বুদ্বুদ-স্তরের সিল), এবং হার্ড সিলটি ফায়ার সেফটি স্ট্যান্ডার্ড (এপিআই 607) পূরণ করে।

বুদ্ধিমান আপগ্রেড সম্ভাবনা

1। স্ট্যান্ডার্ডাইজড আইএসও 5211 স্কয়ার শ্যাফ্ট ইন্টারফেস (F05-F25) বৈদ্যুতিক/বায়ুসংক্রান্ত অ্যাকিউটিউটরের দ্রুত সংহতকরণকে সমর্থন করে;

2। ইন্ডাস্ট্রিয়াল ইন্টারনেট অফ থিংস (আইআইওটি) এর সাথে মিলিত, ভালভ টর্ক, তাপমাত্রা এবং ফুটো সতর্কতা ডেটা বাস্তব সময়ে পর্যবেক্ষণ করা যেতে পারে।
