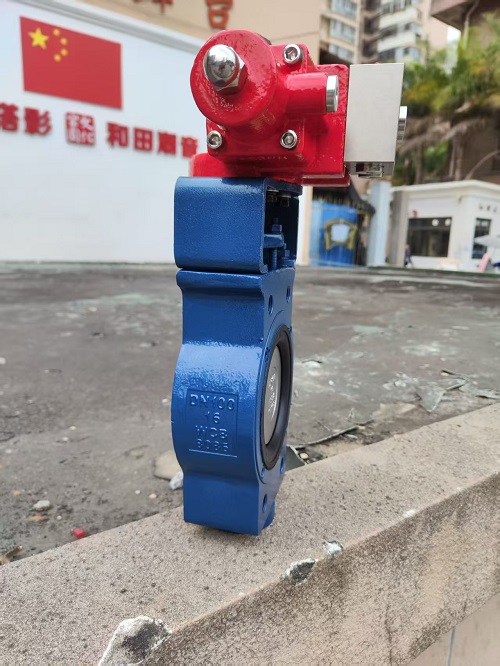

সেমি-লগ ডব্লিউসিবি বডি এবং হাইড্রোলিক অ্যাকচুয়েটর এক্সেন্ট্রিক বাটারফ্লাই ভালভ সহ সিএফ৮ ডিস্ক

সেমি-লগ WCB বডি এবং CF8 ডিস্ক হাইড্রোলিক অ্যাকচুয়েটর এক্সেন্ট্রিক বাটারফ্লাই ভালভ হল একটি উচ্চ-পারফরম্যান্স ভালভ যা দ্রুত অপারেশন, নির্ভরযোগ্য সিলিং এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। একটি অনন্য উদ্ভট নকশা এবং হাইড্রোলিক অ্যাকচুয়েটর সহ, এই ভালভটি উচ্চ-পার্থক্যের চাপ পরিচালনা করার জন্য আদর্শ, যখন মসৃণ অপারেশন এবং বর্ধিত পরিষেবা জীবন নিশ্চিত করে।

নকশা বৈশিষ্ট্য:

ভালভ প্রকার: নরম আসন সহ ডাবল অফসেট বাটারফ্লাই ভালভ

উদ্ভট প্রজাপতি ভালভ একটি ডবল অফসেট নকশা বৈশিষ্ট্যযুক্ত, যেখানে ভালভ স্টেম অক্ষ সিলিং পৃষ্ঠ এবং পাইপলাইন অক্ষ উভয় থেকে অফসেট করা হয়। এই উদ্ভাবনী নকশাটি নিশ্চিত করে যে ডিস্কটি খোলার সময় আসন থেকে দ্রুত বিচ্ছিন্ন হয়ে যায়, উল্লেখযোগ্যভাবে ঘর্ষণ এবং পরিধান হ্রাস করে এবং ভালভ সিলের পরিষেবা জীবন দীর্ঘায়িত করে।

অফসেট ডিজাইন:

অফসেট ডিজাইন ডিস্কটিকে ন্যূনতম প্রতিরোধের সাথে সরানোর অনুমতি দিয়ে, মসৃণ অপারেশন প্রদান করে এবং যান্ত্রিক পরিধান হ্রাস করে ভালভের কার্যকারিতা উন্নত করে। ফলাফল হল একটি ভালভ যা উচ্চ কর্মক্ষমতা প্রদান করে যখন কম রক্ষণাবেক্ষণের প্রয়োজন হয়।

সিলিং সিস্টেম:

স্থিতিস্থাপক নরম আসন:

ভালভ একটি স্থিতিস্থাপক নরম আসন ব্যবহার করে, সাধারণত EPDM, NBR, PTFE, ইত্যাদির মতো উপকরণ দিয়ে তৈরি। এই নরম আসনের নকশাটি চমৎকার ইলাস্টিক সিলিং নিশ্চিত করে, দ্বিমুখী শূন্য ফুটো অর্জন করে। এটি ANSI ক্লাস VI-এর মতো কঠোর সিলিং মানগুলি পূরণ করে, এটি শিল্প অ্যাপ্লিকেশনের বিস্তৃত পরিসরের জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।

উপাদান বিশেষ উল্লেখ:

শরীরের উপাদান

ভালভ বডিটি WCB কার্বন ইস্পাত দিয়ে তৈরি, শক্তিশালী কাঠামোগত অখণ্ডতা এবং সাধারণ চাপের জন্য চমৎকার প্রতিরোধ প্রদান করে। এই উপাদান উচ্চ প্রবাহ হার বা ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া সহ শিল্প সহ উচ্চ চাহিদা পরিবেশে স্থায়িত্ব নিশ্চিত করে।

ডিস্ক উপাদান

ভালভ ডিস্কটি CF8 স্টেইনলেস স্টিল (304) থেকে তৈরি করা হয়েছে, যা এর চমৎকার জারা প্রতিরোধ ক্ষমতা, উচ্চ শক্তি এবং স্থায়িত্বের জন্য পরিচিত। ডিস্কের পালিশ করা বা প্রলিপ্ত পৃষ্ঠটি জারা এবং পরিধানের বিরুদ্ধে প্রতিরোধ প্রদান করার সময় একটি নির্ভরযোগ্য সিলের জন্য নরম আসনের সাথে শক্ত যোগাযোগ নিশ্চিত করে।

সংযোগ নকশা:

সেমি-লগ বডি:

এই ভালভটিতে একটি আধা-লাগ বডি ডিজাইন রয়েছে, যা সহজে ইনস্টলেশন এবং বিচ্ছিন্ন করার অনুমতি দেয়। সেমি-লগ ডিজাইনে টেপ করা লগ হোল রয়েছে, যা ওয়েফার ভালভের মতো থ্রু-বোল্ট ব্যবহার করে ভালভ ইনস্টল করা সম্ভব করে। এই নকশার মূল সুবিধা হল পাইপলাইন বিচ্ছিন্ন করার সময় ভালভকে সমর্থন করার ক্ষমতা, সিস্টেম থেকে ভালভ সম্পূর্ণরূপে অপসারণ না করে সহজ রক্ষণাবেক্ষণের সুবিধা।

অ্যাকচুয়েশন:

হাইড্রোলিক অ্যাকচুয়েটর:

ভালভ একটি হাইড্রোলিক অ্যাকচুয়েটর দিয়ে সজ্জিত, দ্রুত ভালভ অপারেশন বা খোলার জন্য উচ্চ ডিফারেনশিয়াল চাপ পরিচালনা করার জন্য অ্যাপ্লিকেশনগুলির জন্য উচ্চ টর্ক এবং দ্রুত প্রতিক্রিয়া প্রদান করে। হাইড্রোলিক অ্যাকচুয়েটর এমন সিস্টেমের জন্য আদর্শ যেগুলির জন্য উচ্চ মাত্রার নিয়ন্ত্রণ এবং কর্মক্ষমতা প্রয়োজন, যেমন তেল এবং গ্যাস পাইপলাইন, রাসায়নিক প্রক্রিয়াকরণ এবং অন্যান্য শিল্প অ্যাপ্লিকেশনগুলিতে।

হাইড্রোলিক ইন্টিগ্রেশন:

এই অ্যাকচুয়েটরটিকে হাইড্রোলিক কন্ট্রোল সিস্টেমে সরাসরি একত্রিত করা যেতে পারে, যা নিরবচ্ছিন্ন অপারেশন এবং ভালভ চলাচলের উপর বৃহত্তর নিয়ন্ত্রণ প্রদান করে। এটি অপারেশনাল নির্ভরযোগ্যতা সর্বাধিক করার সময় উচ্চ দক্ষতা এবং ন্যূনতম শক্তি খরচ নিশ্চিত করার জন্য ডিজাইন করা হয়েছে।

অ্যাপ্লিকেশন:

জল এবং বর্জ্য জল চিকিত্সা

তেল ও গ্যাস শিল্প

রাসায়নিক প্রক্রিয়াকরণ

পাওয়ার প্ল্যান্ট

এইচভিএসি সিস্টেম

পাল্প ও কাগজ শিল্প

ফার্মাসিউটিক্যালস এবং ফুড প্রসেসিং

মূল সুবিধা:

ন্যূনতম পরিধান এবং টিয়ার: উদ্ভট নকশা ঘর্ষণ হ্রাস করে, সীলের আয়ু বাড়ায় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে।

দ্বিমুখী জিরো লিকেজ: স্থিতিস্থাপক নরম আসন নকশা উভয় দিকেই ফুটো-মুক্ত অপারেশন নিশ্চিত করে।

দ্রুত এবং দক্ষ অপারেশন: হাইড্রোলিক অ্যাকচুয়েটর সহ, ভালভ দ্রুত প্রতিক্রিয়া সময় প্রদান করে, উচ্চ-চাপ এবং দ্রুত-অভিনয় অ্যাপ্লিকেশনের জন্য আদর্শ।

সহজ রক্ষণাবেক্ষণ: সেমি-লগ ডিজাইন রুটিন রক্ষণাবেক্ষণের সময় সহজে ভালভ অপসারণ এবং পুনরায় ইনস্টল করার অনুমতি দেয়, সময় এবং শ্রম খরচ বাঁচায়।

জারা প্রতিরোধ: CF8 স্টেইনলেস স্টিল ডিস্ক এবং WCB কার্বন ইস্পাত বডি কঠোর পরিবেশে স্থায়িত্ব এবং ক্ষয় প্রতিরোধ নিশ্চিত করে।
