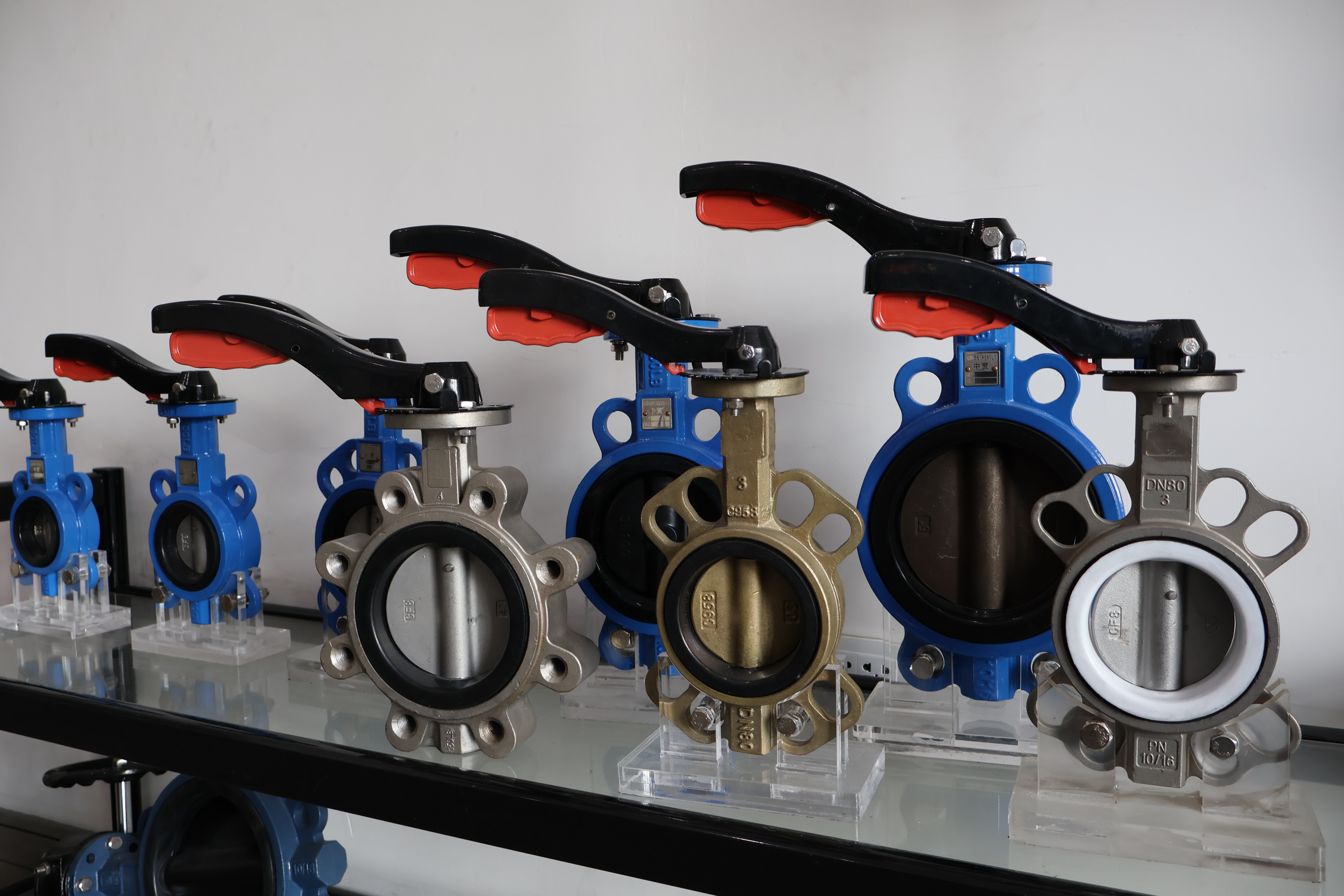

প্রজাপতি প্লেটপ্রজাপতি ভালভপাইপের ব্যাসের দিকটিতে ইনস্টল করা হয়। প্রজাপতি ভালভের একটি সাধারণ কাঠামো, ছোট আকার, হালকা ওজন, কেবল কয়েকটি অংশ রয়েছে এবং কেবল দ্রুত খোলার জন্য এবং বন্ধ করতে, পরিচালনা করার জন্য সহজ, এবং ভাল্বের ভাল তরল নিয়ন্ত্রণের বৈশিষ্ট্য রয়েছে। যখন প্রজাপতি ভালভ সম্পূর্ণ উন্মুক্ত অবস্থানে থাকে, তখন বাটারফ্লাই প্লেটের বেধটি যখন ভালভের শরীরের মধ্য দিয়ে প্রবাহিত হয় তখন মাঝারিটির প্রতিরোধ ক্ষমতা, তাই ভালভ দ্বারা উত্পাদিত চাপ ড্রপ খুব ছোট, সুতরাং এটিতে ভাল প্রবাহ নিয়ন্ত্রণের বৈশিষ্ট্য রয়েছে।
যদি কপ্রজাপতি ভালভপ্রবাহ নিয়ন্ত্রণ হিসাবে ব্যবহার করা প্রয়োজন, মূল জিনিসটি হ'ল সঠিক আকার এবং ভালভের ধরণ চয়ন করা। প্রজাপতি ভালভের কাঠামোগত নীতিটি বড় ব্যাসের ভালভ তৈরির জন্য বিশেষভাবে উপযুক্ত। দুটি সাধারণত ব্যবহৃত প্রজাপতি ভালভ রয়েছে: ক্ল্যাম্প-টাইপ প্রজাপতি ভালভ এবং ফ্ল্যাঞ্জড প্রজাপতি ভালভ। ক্ল্যাম্প প্রজাপতি ভালভটি হ'ল স্টাড বোল্টের সাথে দুটি পাইপলাইন ফ্ল্যাঞ্জের মধ্যে ভালভকে সংযুক্ত করা, এবং ফ্ল্যাঞ্জড প্রজাপতি ভালভ একটি ফ্ল্যাঞ্জযুক্ত একটি ভালভ এবং ভাল্বের উভয় প্রান্তে ফ্ল্যাঞ্জগুলি বোল্টগুলির সাথে পাইপলাইন ফ্ল্যাঞ্জের সাথে সংযুক্ত থাকে।
As a component used to realize the on-off and flow control of pipeline system, butterfly valve has been widely used in many fields such as petroleum, chemical industry, metallurgy, hydropower, etc. In the well-known butterfly valve technology, its sealing form is mostly a sealing structure, and the sealing materials are rubber, PTFE, etc. Due to the limitation of structural characteristics, it is not suitable for high temperature resistance, high pressure প্রতিরোধ, জারা প্রতিরোধের, পরিধান প্রতিরোধ এবং অন্যান্য শিল্প।
বর্তমানে, তুলনামূলকভাবে উন্নত প্রজাপতি ভালভ একটি তিন-ইকেন্টিকিক ধাতু হার্ড সিল প্রজাপতি ভালভ, ভালভ বডি এবং ভালভ আসনটি সংযুক্ত উপাদানগুলি এবং ভ্যালভ সিট সিলের পৃষ্ঠের স্তরটি তাপমাত্রা-প্রতিরোধী এবং জারা-প্রতিরোধী উপকরণগুলির সাথে ঝালাই করা হয়। মাল্টি-লেয়ার সফট-স্ট্যাকড সিলিং রিংটি ভালভ প্লেটে স্থির করা হয়েছে, এই ধরণের প্রজাপতি ভালভের traditional তিহ্যবাহী প্রজাপতি ভালভ, হালকা অপারেশন, ঘর্ষণবিহীন খোলার এবং বন্ধের সাথে তুলনা করে উচ্চ তাপমাত্রা প্রতিরোধের রয়েছে এবং ক্লোজিংয়ের সময় ট্রান্সমিশন প্রক্রিয়াটির টর্ক বৃদ্ধির সাথে সিলের জন্য ক্ষতিপূরণ দেয়, যা প্রজাপতি ভালভের সিলিং পারফরম্যান্সকে উন্নত করে।
যাইহোক, এই প্রজাপতি ভালভের ব্যবহারের সময় নিম্নলিখিত সমস্যাগুলি এখনও রয়েছে:
1। যেহেতু মাল্টি-লেয়ার নরম এবং হার্ড স্ট্যাকড সিলিং রিংটি ভালভ প্লেটে স্থির করা হয়, যখন ভালভ প্লেটটি সাধারণত খোলা থাকে, তাই মাঝারিটি তার সিলিং পৃষ্ঠের উপর একটি ইতিবাচক ঝাঁকুনি তৈরি করে এবং ধাতব শীট ইন্টারলেয়ারে নরম সিলিং বেল্টটি সরাসরি ক্ষয় দ্বারা প্রভাবিত হয়।
2। কাঠামোগত অবস্থার দ্বারা সীমাবদ্ধ, কাঠামোটি ডিএন 200 এর নীচে ব্যাসযুক্ত ভালভগুলির জন্য উপযুক্ত নয়, কারণ ভালভ প্লেটের সামগ্রিক কাঠামো খুব ঘন এবং প্রবাহ প্রতিরোধের বড়।
3। তিনটি অভিনব কাঠামোর নীতির কারণে, ভালভ প্লেটের সিলিং পৃষ্ঠ এবং ভালভ সিটের মধ্যে সিলিংটি হ'ল ভালভ প্লেটটি ট্রান্সমিশন ডিভাইসের টর্ক দ্বারা ভালভ সিটে টিপুন। ইতিবাচক প্রবাহের অবস্থানে, মাঝারি চাপ তত বেশি, সিলিং এবং এক্সট্রুশনটি আরও শক্ত করে। যখন ফ্লো চ্যানেল মিডিয়ামটি বিপরীত হয়, মাঝারি চাপ বৃদ্ধির সাথে, ভালভ প্লেট এবং ভালভের আসনের মধ্যে ইউনিট পজিটিভ চাপ মাঝারি চাপের চেয়ে কম হয় এবং সিলটি ফুটো হতে শুরু করে।
উচ্চ-পারফরম্যান্স ত্রি-ইকেন্ট্রিক দ্বি-মুখী হার্ড সিল প্রজাপতি ভালভ, যেখানে: ভালভ সিট সিলিং রিংটি নরম টি-আকৃতির সিলিং রিংয়ের উভয় পাশে স্টেইনলেস স্টিল শিটের একাধিক স্তর দ্বারা গঠিত। ভালভ প্লেটের সিলিং পৃষ্ঠ এবং ভালভের আসনটি একটি তির্যক শঙ্কু কাঠামো, এবং তাপমাত্রা-প্রতিরোধী এবং জারা-প্রতিরোধী খাদ উপকরণগুলি ভালভ প্লেটের তির্যক শঙ্কুর পৃষ্ঠের উপরে সারফেস করছে; এমন একটি কাঠামো যেখানে বসন্তটি সামঞ্জস্য রিং প্রেসার প্লেট এবং চাপ প্লেটে সামঞ্জস্যকারী বল্টের মধ্যে স্থির করে একত্রিত হয়।
এই কাঠামোটি কার্যকরভাবে শ্যাফ্ট হাতা এবং ভালভ বডি এবং মাঝারি চাপের অধীনে ভালভ স্টেমের স্থিতিস্থাপক বিকৃতিগুলির মধ্যে সহনশীলতা জোনের জন্য কার্যকরভাবে ক্ষতিপূরণ দেয় এবং দ্বি-মুখী বিনিময়যোগ্য মিডিয়া পরিবহণের প্রক্রিয়াতে ভালভের সিলিং সমস্যাটি সমাধান করে। সিলিং রিংটি নরম টি-আকৃতির উভয় পাশে মাল্টি-লেয়ার স্টেইনলেস স্টিল শিটের সমন্বয়ে গঠিত, যার ধাতব শক্ত সিলিং এবং নরম সিলিংয়ের দ্বৈত সুবিধা রয়েছে এবং কম তাপমাত্রা এবং উচ্চ তাপমাত্রা নির্বিশেষে শূন্য ফুটো সিলিং পারফরম্যান্স রয়েছে।
পরীক্ষাটি প্রমাণ করে যে যখন ট্যাঙ্কটি ইতিবাচক প্রবাহের অবস্থানে থাকে (মাঝারি প্রবাহের দিকটি প্রজাপতি প্লেটের ঘূর্ণন দিকের সমান), সিলিং পৃষ্ঠের চাপটি সংক্রমণ ডিভাইসের টর্ক এবং ভালভ প্লেটে মাঝারি চাপের প্রভাব দ্বারা উত্পন্ন হয়। যখন সামনের মাঝারিটির চাপ বৃদ্ধি পায়, ভালভ প্লেটের তির্যক শঙ্কু পৃষ্ঠ এবং ভালভ সিটের সিলিং পৃষ্ঠের তির্যক শঙ্কু আরও শক্ত করে, সিলিং প্রভাবটি তত ভাল। বিপরীত প্রবাহের অবস্থায়, ডিস্ক এবং সিটের মধ্যে সীলটি অ্যাকুয়েটরের টর্ক দ্বারা সিটের বিরুদ্ধে চাপ দেওয়া হয়। বিপরীত মাধ্যমের চাপ বৃদ্ধির সাথে, যখন ভালভ প্লেট এবং ভালভ আসনের মধ্যে ইউনিট ইতিবাচক চাপ মাঝারি চাপের চেয়ে কম হয়, লোডের পরে অ্যাডজাস্টিং রিংয়ের বসন্ত দ্বারা সঞ্চিত বিকৃতি শক্তি ভালভ প্লেটের টাইট চাপের জন্য ক্ষতিপূরণ দেয় এবং ভালভের আসনের সিলিং পৃষ্ঠের জন্য একটি স্বয়ংক্রিয় ক্ষতিপূরণ ভূমিকা পালন করে। অতএব, ইউটিলিটি মডেলটি প্রকাশ করে পূর্বের শিল্পের মতো নয়, ভালভ প্লেটে একটি নরম এবং হার্ড মাল্টি-লেয়ার সিলিং রিং ইনস্টল করা হয়, তবে ভালভ বডিটিতে সরাসরি ইনস্টল করা হয়, এবং একটি সামঞ্জস্যপূর্ণ রিংটি খুব আদর্শ দ্বি-মুখী সিলিং মোডটি টিপে প্লেট এবং ভালভ আসনের মাঝখানে যুক্ত করা হয়। এটি গেট ভালভ, গ্লোব ভালভ এবং বল ভালভ প্রতিস্থাপন করবে।
