একটি ফ্ল্যাঞ্জ সংযোগ কি?
একটি ফ্ল্যাঞ্জ সংযোগ একটি সংযোগ পদ্ধতি যা বিচ্ছিন্ন যান্ত্রিক ব্যাপকভাবে ব্যবহৃত হয়। এটি প্রায়শই একজোড়া ফ্ল্যাঞ্জ, একটি সিলিং গ্যাসকেট এবং পাইপ, ভালভ বা সরঞ্জামগুলিকে শক্তভাবে সংযুক্ত করতে বোল্ট এবং বাদাম ব্যবহার করে।
এর মূল নীতি হল:ফ্ল্যাঞ্জের মধ্যে সিলিং গ্যাসকেটকে সংকুচিত করতে বোল্টের শক্ত শক্তি ব্যবহার করে, তাই তরল (তরল বা গ্যাস) ফুটো হওয়া থেকে রক্ষা করে।

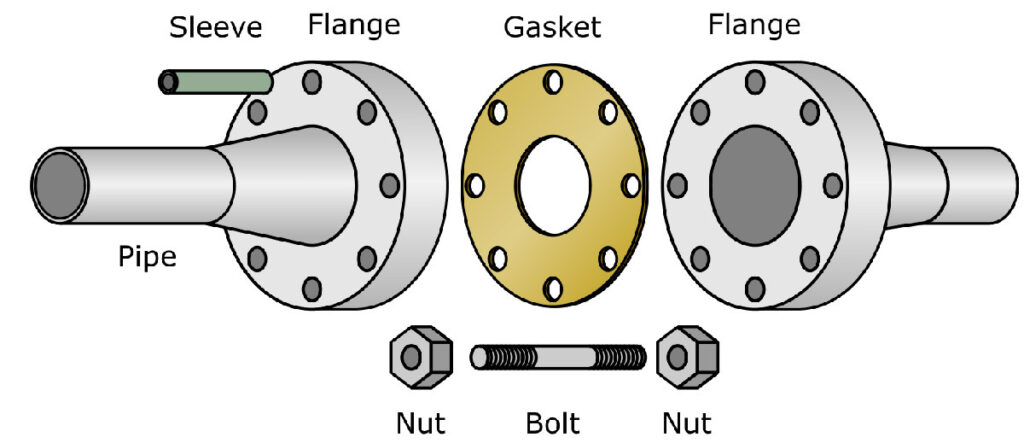

নিম্নলিখিত চারটি প্রধান অংশ সহ একটি সাধারণ ফ্ল্যাঞ্জ সংযোগ:

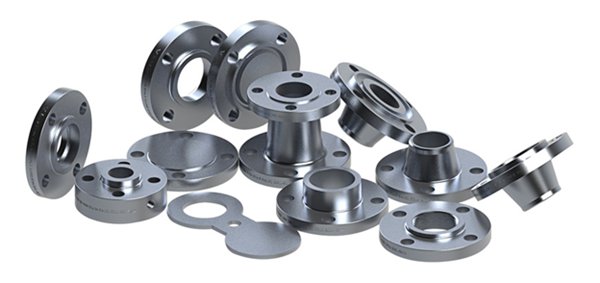

ফ্ল্যাঞ্জ: একটি ডিস্ক-আকৃতির অংশ একটি পাইপ বা ইকুইপমেন্ট পোর্টের শেষ পর্যন্ত বেঁধে দেওয়া হয়, সাধারণত বোল্টের ছিদ্র সহ।
সিলিং গ্যাসকেট: দুটি ফ্ল্যাঞ্জের সিলিং মুখের মধ্যে রাখুন, এটি সিলিং রেন্ডার করার জন্য চাপা হয়।
বোল্ট এবং বাদাম: গ্রিপিং ফোর্স সরবরাহ করতে ফ্ল্যাঞ্জের বোল্টের গর্তের মধ্য দিয়ে যান।
সিলিং মুখ: ফ্ল্যাঞ্জের পৃষ্ঠ যা গ্যাসকেটের কাছে যায়; এটি স্বতন্ত্র প্রকারে আসে (যেমন, উত্থিত মুখ, পুরুষ/মহিলা মুখ, ইত্যাদি)।
প্রধান সুবিধা:
উচ্চ সুবিধা এবং বলিষ্ঠ sealing: উচ্চ চাপ, উচ্চ তাপমাত্রা, বা ক্ষয়কারী মিডিয়া পরিচালনার যোগ্য।
সহজ dismantling এবং রক্ষণাবেক্ষণ: সংযোগটি সহজেই পাইপ পরিষ্কার, সরঞ্জাম পরিদর্শন, বা অংশ বিকল্পের জন্য খোলা যেতে পারে।
ভাল প্রতিস্থাপনযোগ্যতা: ফ্ল্যাঞ্জগুলি জাতীয় মান (যেমন, GB), রাসায়নিক শিল্পের মান (যেমন, HG), যান্ত্রিক শিল্পের মান (যেমন, JB), এবং আন্তর্জাতিক মান (যেমন, ANSI/ASME, DIN) মেনে চলে। বিভিন্ন নির্মাতার পণ্যগুলিকে শর্তে পরিবর্তন করা যেতে পারে যে তারা একই মান মেনে চলে।
সাধারণ অ্যাপ্লিকেশন:
পাইপলাইন ইঞ্জিনিয়ারিং: পাইপের সাথে পাইপ, ভালভের সাথে পাইপ এবং পাম্পের সাথে পাইপ লিঙ্ক করা।
চাপ ধারক: প্রতিক্রিয়া জাহাজ এবং অভ্যর্থনা উপর manholes এবং handholes জন্য সংযুক্তি.
সংযোগ বিন্দু: pressurizers এর খাঁড়ি এবং আউটলেট সংযোগ, এবং চ্যানেল শেল এবং তাপ বিনিময়কারীর শেল মধ্যে সংযোগ.
উত্পাদন সিস্টেম এবং পাবলিক ইউটিলিটি: তেল, রাসায়নিক, প্রাকৃতিক গ্যাস, জল চিকিত্সা, গরম করার সিস্টেম, এবং তাই.
অন্যান্য সংযোগ উপায়গুলির সাথে সহজ তুলনা:
ঢালাই তুলনায়: ফ্ল্যাঞ্জ সংযোগগুলি অপসারণযোগ্য, তবে সেগুলি আরও ব্যয়বহুল এবং অতিরিক্ত সম্ভাব্য লিক পয়েন্টগুলি প্রবর্তন করতে পারে৷
থ্রেডেড সংযোগের তুলনায়: ফ্ল্যাঞ্জ সংযোগগুলি উচ্চ চাপ সহ্য করতে পারে এবং বৃহত্তর পাইপের ব্যাসের সাথে খাপ খাইয়ে নিতে পারে, তবে সেগুলি ইনস্টল করা এবং আরও জায়গার জন্য কল করা আরও জটিল।
সরল সারাংশ: যখন উচ্চ চাপ প্রতিরোধ করার প্রয়োজন হয়, বড় পাইপের ব্যাসের সাথে মোকাবিলা করতে হয়, বা সার্ভিসিং এর জন্য ঘন ঘন বিচ্ছিন্ন করার প্রয়োজন হয়, তখন ফ্ল্যাঞ্জ সংযোগ সাধারণত প্রিয় পদ্ধতি। সবচেয়ে সাধারণ উদাহরণ হল অগ্নিনির্বাপক জলের পাইপ বা কারখানার বাষ্প পাইপলাইনের কাপলিং যা "উত্থাপিত ডিস্ক" হাইলাইট করে এবং বোল্টের একটি বৃত্ত দিয়ে স্থির করা হয়।
