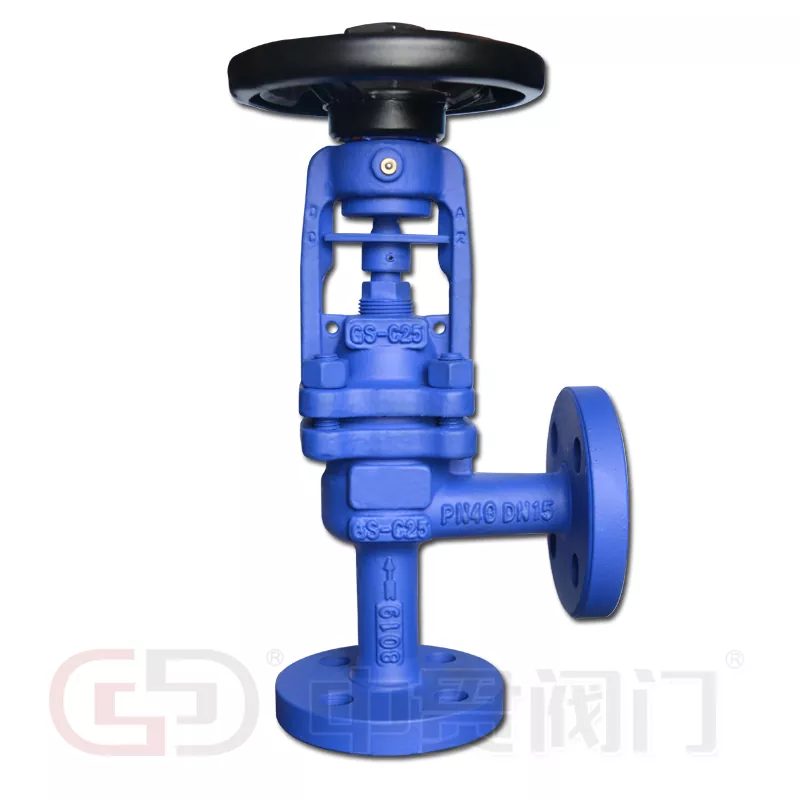

DIN স্ট্যান্ডার্ড বেলো সিল করা কোণ গ্লোব ভালভ

Zhongguan সরবরাহDIN স্ট্যান্ডার্ড বেলো সিল করা কোণ গ্লোব ভালভশিল্প পাইপলাইন সংগ্রহের জন্য, বাষ্প, তাপীয় তেল, গরম জল, প্রসেস গ্যাস এবং অ্যামোনিয়া সিস্টেমের জন্য ধাতব বেলো স্টেম সিলিংয়ের সাথে একটি 90° কোণ-বডি কাঠামোর সমন্বয়। SS304, SS316, SS316L, SS310S, এবং Hastelloy C-তে বেলোর বিকল্প সহ ঢালাই লোহা, নমনীয় লোহা, ঢালাই ইস্পাত এবং স্টেইনলেস স্টীল সহ বডি উপাদানগুলিতে ভালভ পাওয়া যায়। নির্দিষ্ট আকারের পরিসর হল DN15–DN400, সর্বোচ্চ P41N-এর তাপমাত্রা এবং P41N-এর চাপের তালিকা। 600°C

শিল্প পাইপিংয়ের জন্য কোণ-প্যাটার্ন ডিজাইন

কোণ-প্যাটার্ন বডি রিডাইরেক্ট 90° এর মধ্য দিয়ে প্রবাহিত হয়, ভালভ গঠনে দিক পরিবর্তনকে একীভূত করে। এই বিন্যাসটি সামঞ্জস্যপূর্ণ পাইপিং লেআউটে একটি পৃথক কনুই বাদ দিতে পারে, সংযোগের সংখ্যা কমাতে পারে এবং সীমিত স্থানে ইনস্টলেশন সহজ করতে পারে।

• কমপ্যাক্ট পাইপলাইন রাউটিং:ভালভ অবস্থানে প্রবাহ-দিক পরিবর্তনকে একীভূত করে।
• প্রবাহ নিয়ন্ত্রণ:গ্লোব-ভালভ ডিস্ক এবং আসন প্রক্রিয়া মিডিয়ার উত্তরণ নিয়ন্ত্রণ করে।
• শাট-অফ কর্মক্ষমতা:বসার কাঠামো শিল্প তরল সিস্টেমে বিচ্ছিন্নতা সমর্থন করে।
• রক্ষণাবেক্ষণ অ্যাক্সেস:বনেট এবং স্টেম সমাবেশ অভ্যন্তরীণ অপারেটিং উপাদানগুলিতে অ্যাক্সেস প্রদান করে।

ধাতব বেলো সিলিং গঠন

ধাতব বেলোগুলি চলমান স্টেমকে ঘিরে থাকে এবং ভালভ অপারেশনের সময় প্রসারিত বা সংকুচিত হয়। এটি প্রক্রিয়া মাধ্যম এবং বাহ্যিক পরিবেশের মধ্যে একটি বাধা সৃষ্টি করে, প্রাথমিক স্টেম সীল হিসাবে প্রচলিত প্যাকিংয়ের উপর নির্ভরতা হ্রাস করে।

বেলো এবং প্যাকিং সহ ডুয়াল সিলিং

সিলিং বিন্যাস একটি ধাতব বেলোকে সেকেন্ডারি PTFE বা গ্রাফাইট প্যাকিংয়ের সাথে একত্রিত করে।

• প্রাথমিক সিলিং:বেলোগুলি ভালভ স্টেম বরাবর প্রক্রিয়া-মাঝারি ফুটো সীমাবদ্ধ করে।
• সেকেন্ডারি সিলিং:প্যাকিং একটি অতিরিক্ত বাধা প্রদান করে যদি বেলোগুলি সততা হারায়।
• অপারেটিং স্থিতিশীলতা:উচ্চ তাপমাত্রা এবং বারবার ভালভ অপারেশনের সংস্পর্শে থাকা সিস্টেমগুলিতে উপযুক্ত বেলো উপকরণ এবং শব্দ যান্ত্রিক নকশা সমর্থন পরিষেবা।

এই কনফিগারেশনটি বিশেষভাবে বাষ্প, তাপীয় তেল এবং প্রক্রিয়াজাত গ্যাস অ্যাপ্লিকেশনের জন্য প্রাসঙ্গিক যেখানে বাহ্যিক ফুটো নিয়ন্ত্রণ গুরুত্বপূর্ণ।

উপকরণ এবং প্রযুক্তিগত বিশেষ উল্লেখ

বিভিন্ন অপারেটিং অবস্থার জন্য উপাদান নির্বাচন

• GG25 এবং GGG40:তাদের প্রযোজ্য অপারেটিং রেটিং এর মধ্যে শিল্প জল এবং ইউটিলিটি সিস্টেমের জন্য ঢালাই লোহা এবং নমনীয় লোহার বিকল্প।
• 1.0619+N (GS-C25):শিল্প চাপ-ধারণকারী অ্যাপ্লিকেশনের জন্য ঢালাই ইস্পাত.
• 1.4308 (CF8) এবং 1.4408 (CF8M):জারা প্রতিরোধের প্রয়োজন পরিষেবার জন্য স্টেইনলেস স্টীল বিকল্প.
• SS316L এবং SS310S বেলো:বিভিন্ন রাসায়নিক এবং তাপীয় পরিবেশের জন্য বিকল্প স্টেইনলেস স্টীল গ্রেড।
• হেস্টেলয় সি বেলো:ক্ষয়কারী-মিডিয়া অ্যাপ্লিকেশন দাবি করার জন্য একটি খাদ বিকল্প।
• স্টেলাইট হার্ডফেসিং:ঐচ্ছিক আসন এবং ডিস্ক পৃষ্ঠ চিকিত্সা পরিধান উন্নত প্রতিরোধের প্রয়োজন অ্যাপ্লিকেশনের জন্য.

মিডিয়া এবং শিল্প অ্যাপ্লিকেশন

ডিআইএন স্ট্যান্ডার্ড বেলোস সিলড অ্যাঙ্গেল গ্লোব ভালভ শিল্প ব্যবস্থার জন্য উপযুক্ত যার জন্য নির্দেশমূলক প্রবাহ পরিবর্তন, নিয়ন্ত্রিত তরল উত্তরণ এবং স্টেম ফুটো হ্রাস করা প্রয়োজন।

• বাষ্প সিস্টেম:শিল্প বাষ্প বিতরণ এবং তাপ প্রক্রিয়াকরণ — এছাড়াও দেখুনDIN স্ট্যান্ডার্ড বেলো সিল করা গ্লোব ভালভ.
• তাপ তেল সার্কিট:উচ্চ তাপমাত্রায় কাজ করে তাপ-স্থানান্তর ব্যবস্থা —DIN স্ট্যান্ডার্ড গ্লোব ভালভএকটি সম্পর্কিত সোজা-প্যাটার্ন বিকল্প।
• জল সঞ্চালন:শিল্প সুবিধাগুলিতে গরম এবং ঠান্ডা জলের পাইপলাইন।
• গ্যাস পাইপলাইন প্রক্রিয়াকরণ:গ্যাস-হ্যান্ডলিং সিস্টেম যেখানে স্টেম সিলিং একটি মূল নকশা বিবেচনা।
• অ্যামোনিয়া উদ্ভিদ:প্রক্রিয়া সিস্টেম উপযুক্ত উপাদান সামঞ্জস্য প্রয়োজন.
• গরম করার ইনস্টলেশন:বাষ্প বা তাপীয় তরল ব্যবহার করে শিল্প তাপ স্থানান্তর নেটওয়ার্ক।

কোণ-বডি কনফিগারেশন একটি সমাবেশে প্রবাহ-দিক পরিবর্তন এবং ভালভ অপারেশনকে একত্রিত করে, এটিকে কমপ্যাক্ট পাইপিং লেআউটে উপযোগী করে তোলে। সম্পর্কিত পাইপলাইন উপাদানের জন্য, অনুগ্রহ করে পড়ুনDIN স্ট্যান্ডার্ড চেক ভালভ, theDIN স্ট্যান্ডার্ড গেট ভালভ, এবংDIN স্ট্যান্ডার্ড Y টাইপ ছাঁকনি.

ভালভ নির্বাচনের জন্য কী স্পেসিফিকেশন

ডিআইএন স্ট্যান্ডার্ড বেলোস সিলড অ্যাঙ্গেল গ্লোব ভালভ নিম্নলিখিত অপারেটিং এবং ইনস্টলেশন পরামিতিগুলি ব্যবহার করে মূল্যায়ন করা যেতে পারে:

1. মাঝারি:বাষ্প, তাপীয় তেল, জল, অ্যামোনিয়া বা প্রক্রিয়াজাত গ্যাস।
2. অপারেটিং শর্তাবলী:নকশা চাপ, স্বাভাবিক তাপমাত্রা, এবং সর্বোচ্চ অপারেটিং তাপমাত্রা.
3. পাইপলাইনের মাত্রা:DN আকার, সংযোগের ধরন, এবং ইনস্টলেশন স্থান।
4. উপাদান প্রয়োজনীয়তা:বডি, বনেট, বেলো, সিট, ডিস্ক এবং প্যাকিং উপকরণ।
5. ভালভ ফাংশন:প্রবাহ নিয়ন্ত্রণ, বিচ্ছিন্নতা বা উভয়ের সংমিশ্রণ।
6. প্রযোজ্য মান:প্রয়োজনীয় DIN মান, সংযোগের মাত্রা এবং পরিদর্শনের প্রয়োজনীয়তা।

Zhongguan উত্পাদন এবং প্রযুক্তিগত সহায়তা

Zhejiang Zhongguan ভালভ উত্পাদন কোং, লি.তিয়ানজিন এবং ওয়েনজুতে উৎপাদন ঘাঁটি সহ 19 বছরেরও বেশি সময় ধরে ভালভ উত্পাদন এবং সরবরাহের উপর দৃষ্টি নিবদ্ধ করেছে। তিয়ানজিন ঘাঁটিটি 2016 সালে প্রতিষ্ঠিত হয়েছিল, তারপরে 2019 সালে ওউবেই, ইয়ংজিয়া, ওয়েনঝোতে ঝেজিয়াং কোম্পানি প্রতিষ্ঠা করা হয়েছিল।

এর পণ্য পরিসীমা অন্তর্ভুক্তপ্রজাপতি ভালভ, বল ভালভ, গেট ভালভ, ভালভ চেক করুন, ফুট ভালভ, ছাঁকনি, এবং নিয়ন্ত্রণ ভালভ. উত্পাদন সরঞ্জামের মধ্যে রয়েছে ভালভ চাপ-পরীক্ষার মেশিন, ভালভ-সিট ইনস্টলেশন সরঞ্জাম, শ্যাফ্ট-হাতা ইনস্টলেশন সরঞ্জাম এবং ভালভ-মার্কিং সরঞ্জাম।

প্রযুক্তিগত সহায়তা অপারেটিং তাপমাত্রা এবং মাঝারি ধরনের অনুযায়ী ভালভ নির্বাচন কভার করে। উত্পাদন পরিদর্শনের মধ্যে চাপ পরীক্ষা অন্তর্ভুক্ত রয়েছে এবং কোম্পানি তার পরিষেবার শর্তাবলীর অধীনে নিশ্চিত মানের-সম্পর্কিত সমস্যার জন্য বিনামূল্যে প্রতিস্থাপন সহ এক বছরের ওয়ারেন্টি প্রদান করে। আপনি আমাদের পর্যালোচনা করতে পারেনসার্টিফিকেটএবংসমবায় মামলা.

শিল্প বাষ্প, তাপ তেল, জল, এবং গ্যাস সিস্টেমের জন্য,DIN স্ট্যান্ডার্ড অ্যাঙ্গেল টাইপ বেলো সিলড গ্লোব ভালভএকটি কোণ-প্যাটার্ন বডি, ধাতব বেলো স্টেম সিলিং, এবং শিল্প পাইপলাইন অ্যাপ্লিকেশনের জন্য একাধিক উপাদান বিকল্পগুলিকে একত্রিত করে। সম্পূর্ণ অন্বেষণDIN স্ট্যান্ডার্ড শিল্প ভালভসম্পর্কিত পাইপলাইন উপাদানের জন্য পরিসীমা.

FAQ

ভালভ কোন ওরিয়েন্টেশনে ইনস্টল করা যাবে?

ইনস্টলেশন ভালভ বডিতে নির্দেশিত প্রবাহের দিক অনুসরণ করা উচিত। অ্যাঙ্গেল বডি ইনলেট এবং আউটলেট পোর্টগুলিকে সংজ্ঞায়িত করেছে, তাই পাইপিং লেআউটটি অবশ্যই প্রত্যাশিত প্রবাহ পথের সাথে মেলে।

বেলো পরিধান বা ব্যর্থতার প্রাথমিক লক্ষণ কি?

স্টেম এলাকার চারপাশে বাহ্যিক ফুটো, অস্থির নিম্নধারার চাপ, বা অপারেটিং টর্কের একটি লক্ষণীয় পরিবর্তন বেলো পরিধান নির্দেশ করতে পারে। সেকেন্ডারি প্যাকিং অস্থায়ী সিলিং প্রদান করতে পারে, তবে ক্ষতি নিশ্চিত হলে বেলোগুলি পরিদর্শন করা উচিত এবং প্রতিস্থাপন করা উচিত।

ভালভ একটি অ্যাকচুয়েটর সঙ্গে লাগানো যাবে?

ভালভ সামঞ্জস্যপূর্ণ ম্যানুয়াল, বায়ুসংক্রান্ত, বা বৈদ্যুতিক অ্যাকুয়েটরগুলির জন্য একটি মাউন্টিং ইন্টারফেসের সাথে সরবরাহ করা যেতে পারে। অ্যাকচুয়েটর নির্বাচন টর্কের প্রয়োজনীয়তা, স্ট্রোক এবং নির্দিষ্ট ভালভের আকারের অপারেটিং অবস্থার উপর নির্ভর করে।

ফ্ল্যাঞ্জ ইনস্টলেশনের সময় কী পরীক্ষা করা উচিত?

ফ্ল্যাঞ্জ অ্যালাইনমেন্ট, গ্যাসকেটের ধরন এবং বোল্ট শক্ত করার ক্রম পরীক্ষা করুন। অসম বোল্ট লোড শরীরকে বিকৃত করতে পারে বা ফুটো হতে পারে, বিশেষ করে বড় ডিএন মাপ এবং উচ্চ চাপের রেটিংয়ে।

প্রতিস্থাপন বেলো এবং আসন উপাদান পৃথকভাবে উপলব্ধ?

সামঞ্জস্যপূর্ণ ভালভ মডেলের জন্য প্রতিস্থাপন বেলো, আসন, ডিস্ক এবং প্যাকিং উপাদান সরবরাহ করা যেতে পারে। সঠিক অংশটি ভালভের আকার, চাপের রেটিং, শরীরের উপাদান এবং বেলো উপাদানের উপর নির্ভর করে যা মূলত নির্দিষ্ট করা হয়েছে।আমাদের সাথে যোগাযোগ করুনএকটি প্রতিস্থাপন উদ্ধৃতি জন্য মূল স্পেসিফিকেশন সঙ্গে.
