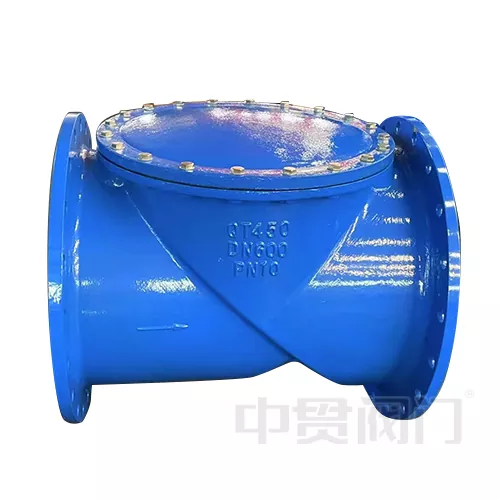

নন-রিটার্ন ফ্ল্যাপ ডিজাইন সুইং চেক ভালভ

নন-রিটার্ন ফ্ল্যাপ ডিজাইন সুইং চেকটি উচ্চ প্রবাহ সিস্টেমগুলির জন্য ডিজাইন করা হয়েছে (ব্যাস ডিএন 50-ডিএন 1200, চাপ পিএন 16-পিএন 40), পূর্ণ-বোর ফ্লো চ্যানেল (ফ্লো সহগ সিভি: 0.2-0.5) স্ব-তৈলাক্ত কব্জাগুলি দিয়ে সজ্জিত, 400 এমএম শক্ত কণাযুক্ত ঘর্ষণকারী মিডিয়াগুলি পরিচালনা করতে পারে এবং টেম্পোরিউটস থেকে উপযুক্ত। এটি 316L স্টেইনলেস স্টিল, ডুপ্লেক্স স্টিলের মধ্যে পাওয়া যায়। বসন্ত-মুক্ত নকশা রক্ষণাবেক্ষণ চক্রটি 8 বছরেরও বেশি সময় পর্যন্ত প্রসারিত করে এবং এর পারফরম্যান্স traditional তিহ্যবাহী লিফট চেক ভালভের চেয়ে অনেক বেশি। এটি তেল পাইপলাইন, পাওয়ার প্ল্যান্ট কনডেনসেশন সিস্টেম এবং রাসায়নিক ক্ষয়কারী মিডিয়া পরিস্থিতিগুলির জন্য উপযুক্ত

কাঠামোগত নকশা এবং কাজের নীতি

থিনন-রিটার্ন ফ্ল্যাপ ডিজাইন সুইং চেক ভালভ স্ট্রাকচারাল ডিজাইন এবং কার্যনির্বাহী নীতিটি মূলত তিনটি ভাগে বিভক্ত করতে পারে। প্রথমদিকে, টিল্টেড ফ্ল্যাপ, নন-রিটার্ন ফ্ল্যাপ ডিজাইন সুইং চেক ভালভ স্টেইনলেস স্টিল বা ডুপ্লেক্স স্টিলের সাথে, পাইপ ব্যাসের 1/5 ~ 1/8 এর বেধের সাথে, এবং পৃষ্ঠটি কঠোর ক্রোম ধাতুপট্টাবৃত হতে পারে the শীর্ষ কব্জা পিনের মাধ্যমে ভালভ বডিটির সাথে সংযুক্ত, সাধারণত 5 ° ~ 15 ° ° operation

এরপরে কম প্রতিরোধের প্রবাহ চ্যানেলে আইটিফিট করা হয়েছে, কারণ এটিতে সম্পূর্ণ বোর ডিজাইন (সম্পূর্ণ বোর) রয়েছে, তাই প্রবাহ প্রতিরোধের সহগ (কেভি মান) traditional তিহ্যবাহী লিফট চেক ভালভের তুলনায় 40% ~ 60% কম; এছাড়াও, ফ্ল্যাপ খোলার কোণটি 75 ° ~ 85 ° এ পৌঁছায়, অশান্তির কারণে সৃষ্ট চাপ হ্রাস হ্রাস করে এবং বড় প্রবাহের পরিস্থিতিতে (যেমন ডিএন 1200 জল পাইপলাইন) জন্য উপযুক্ত।

এটিতে বিভিন্ন সিলিং সিস্টেম রয়েছে, নন-রিটার্ন ফ্ল্যাপ ডিজাইন সুইং চেক ভালভ আসনটি ইপিডিএম, এনবিআর বা ধাতব হার্ড সিলগুলি থেকে নির্বাচন করা যেতে পারে এবং ফুটো স্তরটি এপিআই 598 শ্রেণি চতুর্থ স্ট্যান্ডার্ড পূরণ করে; বন্ধ হয়ে গেলে, ফ্ল্যাপ এবং সিলিং পৃষ্ঠের মধ্যে যোগাযোগের সময়টি ≤0.2 সেকেন্ড হয়, যা কার্যকরভাবে জলের হাতুড়ি প্রভাবকে বাধা দেয়। যখন মাঝারিটি এগিয়ে যায়, চাপটি ভালভ ডিস্কটি খোলার জন্য ধাক্কা দেয়; যখন প্রবাহের হার শূন্যে ফিরে আসে বা বিপরীতে প্রবাহিত হয়, ভালভ ডিস্কটি তার নিজস্ব ওজন এবং বিপরীত চাপের পার্থক্যের কারণে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

সাধারণ প্রয়োগের ক্ষেত্রগুলি:

1। জল উদ্ভিদ

2। অপরিশোধিত তেল পাইপলাইনগুলির জন্য পাম্প আউটলেট ব্যাকফ্লো প্রতিরোধ;

3। তাপ বিদ্যুৎকেন্দ্রগুলির জন্য কনডেনসেট রিকভারি সিস্টেম;

4। নিকাশী চিকিত্সা কেন্দ্রগুলির জন্য স্ল্যাজ রিটার্ন নিয়ন্ত্রণ;

5। রাসায়নিক উদ্ভিদগুলিতে ক্ষয়কারী মিডিয়া (যেমন 50% সালফিউরিক অ্যাসিড) এর জন্য বাধা সুরক্ষা।
