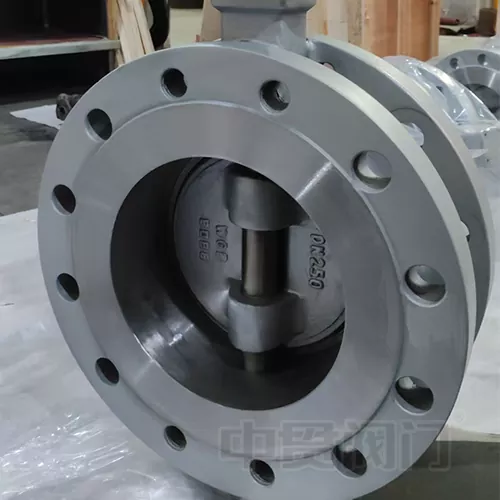

প্রজাপতি ভালভ কি?

A প্রজাপতি ভালভশিল্প অ্যাপ্লিকেশনগুলিতে তরলগুলি পৌঁছে দেওয়ার জন্য এটি একটি সাধারণভাবে ব্যবহৃত পাইপলাইন। এটিতে বিস্তৃত অ্যাপ্লিকেশন রয়েছে যেমন রাসায়নিক প্রক্রিয়াকরণ, ধাতুবিদ্যা, গ্যাস জেনারেটর, কয়লা গ্যাস, প্রাকৃতিক গ্যাস, তরল পেট্রোলিয়াম গ্যাস এবং গরম/ঠান্ডা বায়ু সিস্টেমে।

একটি প্রজাপতি ভালভের কার্যকারী নীতি একটি প্রজাপতি প্লেটের মাধ্যমে তরল মাধ্যমের প্রবাহ নিয়ন্ত্রণ করে। প্রজাপতি প্লেটটি পাইপলাইনের মধ্যে উল্লম্বভাবে অবস্থিত। এটি ডিস্ক-আকৃতির এবং ভালভের দেহের মধ্যে একটি অক্ষের চারপাশে ঘোরান। ভালভ স্টেমটি পরিচালনা করে, প্রজাপতি প্লেটের ডিফ্লেকশনের কোণটি তরল মাধ্যমের প্রবাহের হার নিয়ন্ত্রণ করতে সামঞ্জস্য করা যেতে পারে।

বিভিন্ন ধরণের বিভিন্ন ধরণের রয়েছেপ্রজাপতি ভালভএস, যেমন কনসেন্ট্রিক প্রজাপতি ভালভ, একক-অফসেট প্রজাপতি ভালভ, ডাবল-অফসেট প্রজাপতি ভালভ এবং ট্রিপল-অফসেট প্রজাপতি ভালভ। একটি কেন্দ্রীভূত প্রজাপতি ভালভের বৈশিষ্ট্য হ'ল ভালভ স্টেম অক্ষ, বৃত্তাকার প্রজাপতি প্লেটের কেন্দ্র এবং ভালভ বডি সেন্টার সমস্ত একই সময়ে। এই ধরণের প্রজাপতি ভালভের একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন করা সহজ। যাইহোক, এর অপূর্ণতা হ'ল প্রজাপতি প্লেটটি ক্রমাগত ভালভ আসনের সাথে ঘর্ষণে থাকে, যা দ্রুত পরিধান করে। একক অফসেট প্রজাপতি ভালভ এই সমস্যাটিকে সম্বোধন করে। এটি প্রজাপতি প্লেট কেন্দ্র থেকে ভালভ স্টেম অক্ষকে পৃথক করে, প্রজাপতি প্লেট এবং ভালভের সিটের মধ্যে সংকোচনের প্রশমিত করে। প্রজাপতি প্লেট সেন্টার এবং ভালভ বডি সেন্টার উভয় থেকে ভালভ স্টেম সেন্টার অফসেট করে, আমরা একটি ডাবল-অফসেট প্রজাপতি ভালভ পাই। এই কাঠামোটি কার্যকরভাবে প্রজাপতি প্লেট এবং ভালভ আসনের মধ্যে ঘর্ষণকে হ্রাস করে, পরিধানকে হ্রাস করে এবং ভালভের পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে। তবে উচ্চ-তাপমাত্রার তরল মিডিয়া পরিচালনা করার সময় ডাবল-অফসেট প্রজাপতি ভালভেরও ত্রুটি রয়েছে। যদি উচ্চ-তাপমাত্রা-প্রতিরোধী হার্ড সিলগুলি ব্যবহার করা হয় তবে মাধ্যমটি ফুটো হওয়ার ঝুঁকিপূর্ণ। অন্যদিকে, যদি নরম সীল ব্যবহার করা হয় তবে তারা উচ্চ তাপমাত্রা সহ্য করতে পারে না। এই সমস্যাটি সমাধান করার জন্য, ট্রিপল-অফসেটপ্রজাপতি ভালভবিকশিত হয়েছিল। তৃতীয় অফসেটটি শঙ্কুযুক্ত প্রজাপতি প্লেটের সিলিং পৃষ্ঠের অক্ষকে নলাকার ভালভের দেহের অক্ষ থেকে পৃথক করে, প্রজাপতি প্লেটের সিলিং ক্রস-বিভাগকে বৃত্তাকার থেকে উপবৃত্তিতে রূপান্তরিত করে। এটি ভালভ সিটের যোগাযোগের চাপের মাধ্যমে সিলিং অর্জন করে একটি টর্ক সিলে মূল অবস্থানগত সিলটি পরিবর্তন করে।
