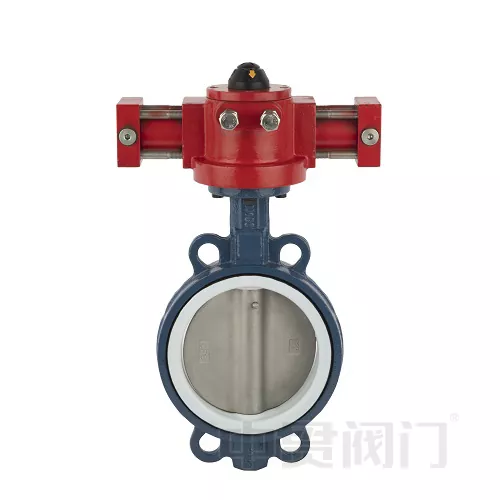

জলবাহী অ্যাকুয়েটর কনসেন্ট্রিক প্রজাপতি ভালভ

হাইড্রোলিক অ্যাকুয়েটর কনসেন্ট্রিক প্রজাপতি ভালভ একটি ডিস্ক দ্বারা চিহ্নিত করা হয় যা প্রবাহকে নিয়ন্ত্রণ করতে কেন্দ্রীয় শ্যাফটের চারপাশে ঘোরে, অন্যদিকে জলবাহী অ্যাকিউটিউটররা ভালভটি সরানোর জন্য তরল চাপ ব্যবহার করে। এই সংমিশ্রণটি বিভিন্ন অ্যাপ্লিকেশনগুলিতে তরল প্রবাহের সুনির্দিষ্ট এবং শক্তিশালী নিয়ন্ত্রণের অনুমতি দেয়, বিশেষত যেখানে অটোমেশন কাঙ্ক্ষিত এবং উচ্চতর টর্কগুলির প্রয়োজন হয়।

I. ওয়ার্কিং প্রিন্সিপাল

শিল্প তরল নিয়ন্ত্রণ সিস্টেমগুলি প্রজাপতি ভালভগুলি খোলার এবং বন্ধ করে প্রবাহকে নিয়ন্ত্রণ করে। হাইড্রোলিক প্রজাপতি ভালভ তরল চাপকে যান্ত্রিক শক্তিতে রূপান্তর করতে একটি জলবাহী ড্রাইভ সিস্টেম ব্যবহার করে, 90 ° ঘূর্ণন গতি সম্পূর্ণ করতে ভালভ শ্যাফ্টকে চালিত করে। বৈদ্যুতিক/ বায়ুসংক্রান্ত অ্যাকিউটিউটরগুলির সাথে তুলনা করে, হাইড্রোলিক সিস্টেম উচ্চতর টর্ক আউটপুট এবং আরও ভাল প্রভাব প্রতিরোধের সরবরাহ করে।

Ii। মূল কাঠামো এবং ফাংশন

ভালভ শরীরের উপাদান

ডিস্ক: 90 ° ঘোরার মাধ্যমে প্রবাহের পথটি খোলে এবং বন্ধ করে দেয় °

ভালভ স্টেম: ডিস্কের সাথে অ্যাকুয়েটরকে সংযুক্ত করার মূল সংক্রমণ উপাদান।

সিলিং সিস্টেম: ইপিডিএম সফট-সিল ভালভ আসন শূন্য ফুটো নিশ্চিত করে।

সংযোগ পদ্ধতি: ফ্ল্যাঞ্জড/ওয়েফার ডিজাইন (এএনএসআই/এন স্ট্যান্ডার্ডগুলির সাথে অনুগত)।

হাইড্রোলিক অ্যাকুয়েটর

তেল চাপ একটি পিস্টন সিলিন্ডার চালায়, রিনিয়ার ফোর্স আউটপুট করে → ঘূর্ণন টর্কে রূপান্তর করে।

স্ট্যান্ডার্ড 90 ° স্ট্রোক, প্রতিক্রিয়া সময় ≤ 3 সেকেন্ড।

Al চ্ছিক একক-অভিনয় (স্প্রিং রিটার্ন) বা ডাবল-অ্যাক্টিং (দ্বি-দিকনির্দেশক হাইড্রোলিক ড্রাইভ)।

Iii। প্রযুক্তিগত সুবিধা
