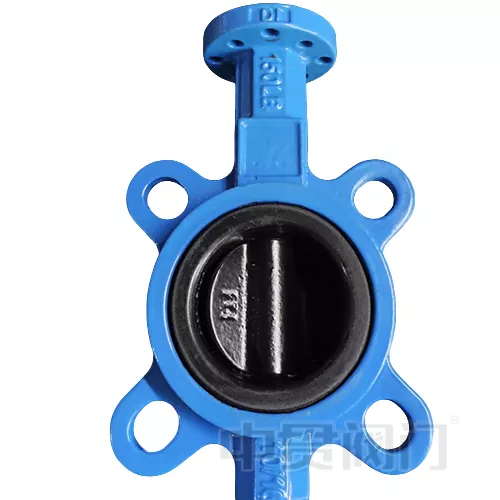

হালার প্রলিপ্ত ডিস্ক বাটারফ্লাই ভালভ

হালার প্রলিপ্ত ডিস্ক প্রজাপতি ভালভটি চরম রাসায়নিক পরিবেশের জন্য ইঞ্জিনিয়ার করা হয়েছে, উচ্চতর জারা প্রতিরোধের জন্য ডিস্ক পৃষ্ঠে হ্যালার (ECTFE) আবরণ ব্যবহার করে। -40℃ থেকে 150℃ (নির্দিষ্ট টেম্পারেচারের জন্য সিটের উপকরণ বিবেচনা করে আবেদনের প্রয়োজন) এবং 0.5-1.2 মিমি বেধ

HALAR আবরণ মূল ফাংশন

HALAR (ইথিলিন-ক্লোরোট্রিফ্লুরোইথিলিন কপোলিমার, ECTFE) হল একটি উচ্চ-কার্যক্ষমতাসম্পন্ন ফ্লুরোপলিমার যা 0.5~1.2 মিমি পুরুত্বের সাথে একটি ঘন প্রতিরক্ষামূলক স্তর তৈরি করতে একটি ইলেক্ট্রোস্ট্যাটিক স্প্রে করার প্রক্রিয়ার মাধ্যমে সমানভাবে প্রজাপতি প্লেটের পৃষ্ঠকে ঢেকে রাখে। হালার প্রলিপ্ত ডিস্ক বাটারফ্লাই ভালভের মধ্যে, এই আবরণের মূল কাজগুলি অন্তর্ভুক্ত করে:

1. রাসায়নিক ক্ষয় প্রতিরোধ ক্ষমতা: এটি 98% সালফিউরিক অ্যাসিড, 37% হাইড্রোক্লোরিক অ্যাসিড, শক্তিশালী ক্ষার (যেমন 50% NaOH) এবং জৈব দ্রাবক (যেমন অ্যাসিটোন, জাইলিন) সহ্য করতে পারে এবং ক্ষয়ের হার 0.01 মিমি/বছরের কম;

2. তাপমাত্রা প্রতিরোধের: দীর্ঘমেয়াদী ব্যবহারের তাপমাত্রা পরিসীমা -40℃~150℃, স্বল্প-মেয়াদী প্রতিরোধের 180℃ তাপীয় শক;

3. কম ব্যাপ্তিযোগ্যতা: আণবিক কাঠামো ঘন, মাঝারি অনুপ্রবেশের কারণে প্রজাপতি প্লেটের ধাতব স্তরকে ক্ষয় হতে বাধা দেয়;

4. পরিধান প্রতিরোধ এবং অ্যান্টি-স্টিকিং: পৃষ্ঠের ঘর্ষণ সহগ 0.3 হিসাবে কম, যা দানাদার মিডিয়ার আনুগত্য হ্রাস করে এবং রক্ষণাবেক্ষণ চক্রকে প্রসারিত করে।

5. PTFE বা PP আবরণের সাথে তুলনা করে, HALAR-এর যান্ত্রিক শক্তি 50%-এরও বেশি বৃদ্ধি পেয়েছে, বিশেষ করে ঘন ঘন খোলার এবং বন্ধ করার অবস্থার অধীনে, যা আবরণকে ফাটলে এবং পড়ে যাওয়া থেকে রক্ষা করতে পারে।

কাঠামোগত অপ্টিমাইজেশান:

HALAR আবরণের ভৌত বৈশিষ্ট্যগুলির সাথে খাপ খাইয়ে নিতে, আমাদের হ্যালার প্রলিপ্ত ডিস্ক প্রজাপতি ভালভ লক্ষ্যযুক্ত নকশা গ্রহণ করে:

1. প্রজাপতি প্লেটের যথার্থ যন্ত্র: বেস উপাদান 316L স্টেইনলেস স্টীল বা ডুপ্লেক্স স্টিলের তৈরি, এবং পৃষ্ঠের রুক্ষতা হল ≤Ra3.2μm সিএনসি বাঁক, আবরণের জন্য একটি অভিন্ন আনুগত্য ভিত্তি প্রদান করে। প্রজাপতি প্লেটের প্রান্তটি বৃত্তাকার হয় যাতে আবরণের চাপের ঘনত্ব এড়ানো যায়।

2. দ্বিমুখী সিলিং সিস্টেম: EPDM বা FKM নরম সিলিং ভালভ সিটের সাথে, এটি HALAR আবরণের সাথে একটি "কঠোর-নমনীয় যৌগ" সিলিং ইন্টারফেস গঠন করে, ≤PN16 (ISO 5208 মান অনুসারে) চাপে দ্বিমুখী শূন্য ফুটো অর্জন করে।

3. ISO5211 ড্রাইভ অভিযোজন: ভালভ স্টেমের উপরের অংশটি একটি বর্গাকার শ্যাফ্ট ইন্টারফেস (ISO5211 F05-F10 মান অনুসারে) দিয়ে সজ্জিত, যা সরাসরি বায়ুসংক্রান্ত/ইলেকট্রিক অ্যাকুয়েটরগুলির সাথে ইনস্টল করা যেতে পারে এবং টর্ক আউটপুট ত্রুটি ≤5%।

প্রযোজ্য মিডিয়া এবং সাধারণ পরিস্থিতি

হালার প্রলিপ্ত ডিস্ক প্রজাপতি ভালভ নিম্নলিখিত মিডিয়ার জন্য ডিজাইন করা হয়েছে:

1. শক্তিশালী অ্যাসিড/ক্ষার: যেমন ইলেক্ট্রোপ্লেটিং দ্রবণ (ক্রোমিক অ্যাসিড ধারণকারী), ক্লোর-ক্ষার প্রক্রিয়ায় ভেজা ক্লোরিন গ্যাস, ফসফরিক অ্যাসিড ঘনীভূত;

2. জৈব দ্রাবক: পেট্রোকেমিক্যাল ইন্টারমিডিয়েট যেমন বেনজিন, এস্টার, কিটোন ইত্যাদি;

3. অক্সিডাইজিং মিডিয়া: হাইড্রোজেন পারক্সাইড (ঘনত্ব≤50%), সোডিয়াম হাইপোক্লোরাইট দ্রবণ;

4. উচ্চ-বিশুদ্ধতা তরল: ফার্মাসিউটিক্যাল শিল্পে সিআইপি/এসআইপি ক্লিনিং এজেন্ট, অতি বিশুদ্ধ জল সরবরাহ।
