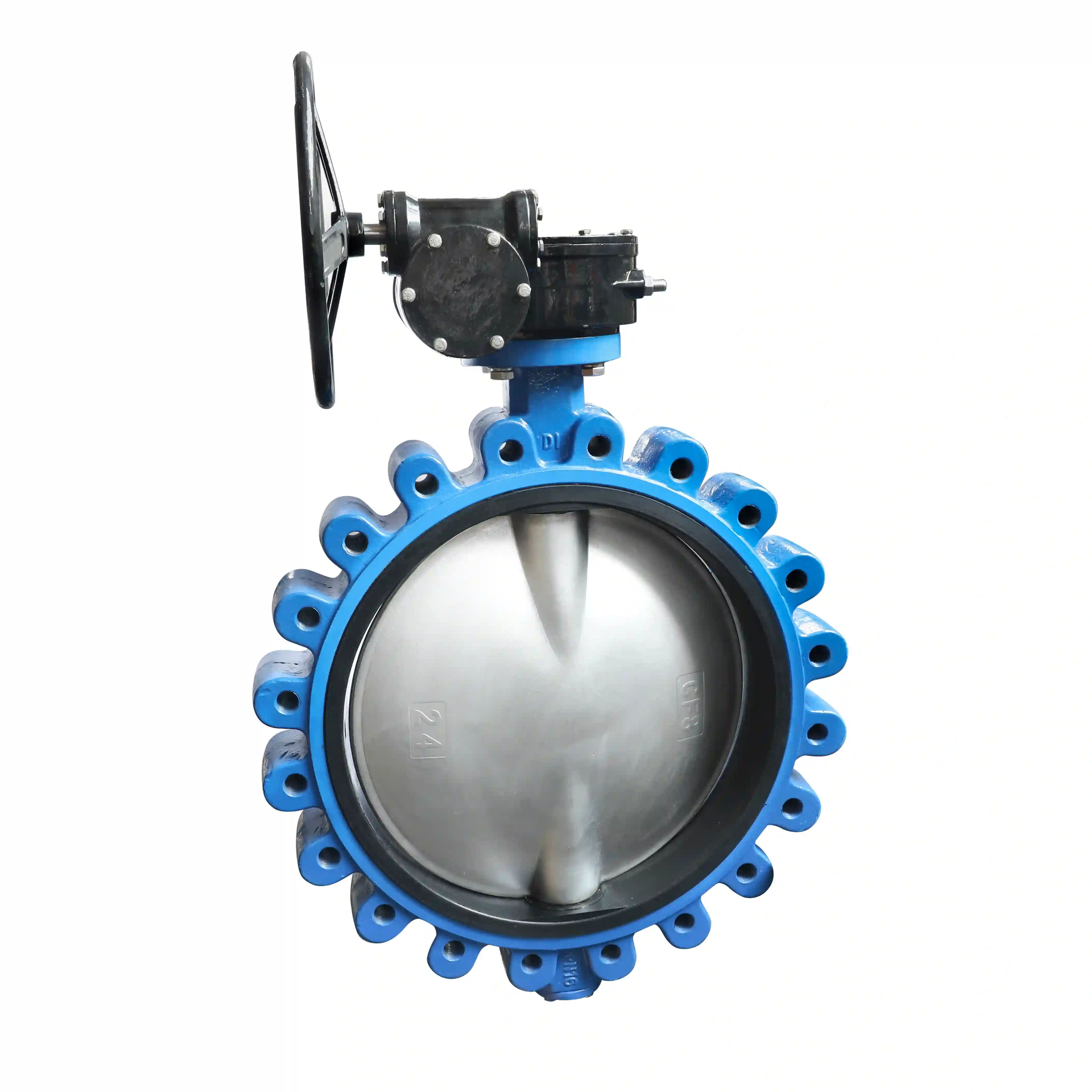

"লাগ-টাইপ সংযোগ" সাধারণত পাইপ ফ্ল্যাঞ্জের মধ্যে একটি লগ-স্টাইল প্রজাপতি ভালভ ইনস্টল করার পদ্ধতিকে বোঝায়। শিল্প পাইপিং সিস্টেমে এই সংযোগ পদ্ধতিটি খুবই সাধারণ। বল্টু ছিদ্র সহ "লাগ" কাঠামো থাকার ভালভ বডি থেকে এটির নাম পাওয়া যায়।
এই সংযোগ পদ্ধতিটি আরও ভালভাবে বোঝার জন্য, এটি অন্য একটি সাধারণ প্রকারের সাথে তুলনা করা যেতে পারে: ওয়েফার-স্টাইল সংযোগ।
স্বাধীন সংযোগ, অ-হস্তক্ষেপ: একটি লগ-টাইপ সংযোগের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল যে প্রতিটি পাশের পাইপগুলি বোল্ট ব্যবহার করে ভালভের সাথে স্বাধীনভাবে সুরক্ষিত থাকে। অর্থাৎ, বাম দিকের ফ্ল্যাঞ্জটি ভালভের বাম দিকের সাথে বোল্ট করা হয় এবং ডান দিকটি একইভাবে ডান দিকের লগে বোল্ট করা হয়। এটি বিপরীত দিকের সীলকে প্রভাবিত না করেই পাইপিংয়ের প্রতিটি দিক স্বাধীনভাবে সরানোর অনুমতি দেয়।
স্থাপন করুনlug-শৈলী প্রজাপতি ভালভদুটি পাইপের ফ্ল্যাঞ্জের মধ্যে এবং বোল্টের গর্তগুলি সারিবদ্ধ করুন।
প্রতিটি পাশের ফ্ল্যাঞ্জকে সুরক্ষিতভাবে থ্রেডেড ছিদ্রে বা ভালভের সংশ্লিষ্ট লগে গর্তের মাধ্যমে বেঁধে রাখতে বোল্ট ব্যবহার করুন।
এই নকশা বিভিন্ন স্বতন্ত্র সুবিধা প্রদান করে:
"ডেড-এন্ড" পরিষেবার সুবিধা দেয়: যখন একটি পাইপলাইনের শেষে ভালভ ইনস্টল করার প্রয়োজন হয় (যেমন, পাইপ শেষ হওয়ার সময় একটি ড্রেন ভালভ হিসাবে), তখন শুধুমাত্র একপাশে একটি ফ্ল্যাঞ্জ থাকে৷ একটি লগ-স্টাইল ভালভ সরাসরি সেই একক ফ্ল্যাঞ্জে বোল্ট করা যেতে পারে — যা একটি ওয়েফার-স্টাইল ভালভ করতে পারে না।
উন্নত সিস্টেম স্থায়িত্ব: ওয়েফার-স্টাইলের ভালভের তুলনায়, যা লম্বা বোল্টের উপর নির্ভর করে ফ্ল্যাঞ্জের মধ্যে আটকে রাখে, লগ-স্টাইলের ভালভগুলির স্বাধীন ফিক্সেশন শক্তিশালী সমর্থন প্রদান করে। অ্যাপ্লিকেশনগুলিতে যেখানে পাইপলাইনগুলি কম্পন বা অস্থির চাপ অনুভব করে, এই সংযোগ পদ্ধতিটি উচ্চতর স্থিতিশীলতা এবং নির্ভরযোগ্যতা প্রদান করে।
সহজ রক্ষণাবেক্ষণ: পাইপিংয়ের দুটি দিক স্বাধীনভাবে সংযুক্ত থাকার কারণে, যখন এটি ভালভের পরিষেবা বা প্রতিস্থাপনের প্রয়োজন হয়, শুধুমাত্র যে দিকে কাজ করা প্রয়োজন তা বিচ্ছিন্ন করা প্রয়োজন। ডাউনটাইম উল্লেখযোগ্যভাবে হ্রাস করে, একই সাথে পাইপিংয়ের উভয় দিকে সংযোগ বিচ্ছিন্ন করার দরকার নেই।
-
